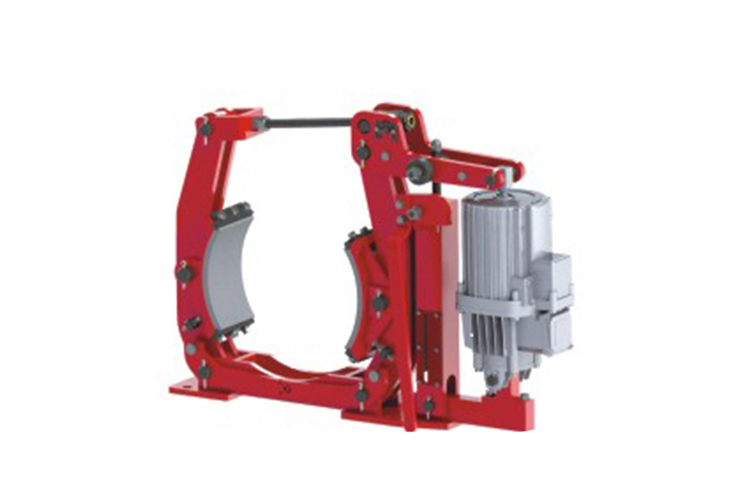

基本組件

　　制動架，執行機構和配套的推動器

應用領域

　　YW系列電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。

符合標準

　　YW系列電力液壓鼓式制動器的安裝尺寸符合DIN15435和JB/T7021-2006標準，其技術要求符合JB/T6406-2006標準。

產品優勢

　　a)性能安 全可靠，制動平穩，動作頻率高。

　　b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。

　　c)無石棉制動襯墊與制動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。

　　d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。

工作原理

　　當通電時，電力液壓推動器發生動作，其推桿快速上升，通過杠桿動作打開（釋放）剎車片；當斷電時，電力液壓推桿在制動彈簧力的作用下迅速下降，通過杠桿作用使剎車片閉合。

使用條件

　　*環境溫度: -20℃-50℃；

　　*空氣相對濕度不大于90%；

　　*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

　　*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

　　a)操作前的檢查：制動器工作前應進行全 面檢查，檢查制動器在運輸或儲存過程中是否損壞或缺件，檢查制動輪表面是否清潔，如果有油或其他污垢，應清潔。檢查各項調整是否正確，各部位鎖緊是否需要鎖緊，推動器接線是否正確。

　　b)試運轉：經檢查一切正常后，制動器應在主機上空載試運轉幾次，使制動襯片有一定的磨合度，使其與制動鼓結合良好。

　　c) 操作過程：根據制動器在主機上的安裝位置，確定空間較大、便于調整和維護制動器的一側。如果閘瓦隨動件調整裝置和等間隙裝置不在維修空間的同一側，則可以將它們拆下并安裝在同一側。

　　安裝完成后，更換上述拆下的部件。將制動器放在主機底座上后，擰松地腳螺栓，轉動拉拔器（橫桿），然后將制動器兩側閘瓦隨動件中的調整螺栓粘在制動鼓上，如果粘著不好，繼續轉動拉拔器橫桿），當閘瓦之間粘附時制動鼓表面達到好的狀態，停止轉動，擰緊地腳螺栓。

　　推動器出廠前已加注液壓油，用戶可直接使用。在進行維護工作時，客戶可以將油注入溢流塞；制動器安裝完成后，應測試制動器的各種性能。

　　d）保養說明：檢查各鉸點是否磨損；制動器機構運動是否正常，各調節螺母是否鎖緊；推動器提升高度是否符合規定；推動器運行是否正常，液壓油是否充足，有無漏油或滲油，入口管路絕緣是否良好。

　　其次，制動器存放半年以上，使用前應對鉸鏈銷進行潤滑；銷軸磨損超過原彈性直徑的5%大于0.5mm時應更換；并檢測制動塊是否正常附著在制動鼓上，摩擦面狀況是否良好，是否有油膩或臟污痕跡。當制動塊厚度達到小值（插入式制動塊不包括凸臺厚度）時，需要更換新的制動塊。

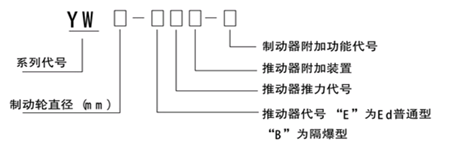

型號意義

　　注：產品如有改進，不另行通知；

　　有特殊要求，在訂貨時協商確定。
